| Напряжение питания : | 220 В |
|---|
| Рабочая частота : | питающей сети: 50 Гц |
|---|
| Типоразмер : | магнитопровода: ПЛ16х32х80 |
|---|
| Мощность : | 122 ВА |
|---|
| Ток : | первичной обмотки: 0,66 А |
|---|
| Напряжение : | вторичной обмотки II, II`: 28 В |
|---|
| Напряжение : | вторичной обмотки III, III`: 28 В |
|---|
| Напряжение : | вторичной обмотки IV (k): 6,3 В |
|---|
| Напряжение : | вторичной обмотки V, V: 5/6,3 В |
|---|
| Ток : | вторичной обмотки II, II`: 0,68 А |
|---|
| Ток : | вторичной обмотки III, III`: 0,71 А |
|---|
| Ток : | вторичной обмотки IV (k): 0,71 А |
|---|
| Ток : | вторичной обмотки V, V: 2,8 А |
|---|
| Рабочая температура : | -60...+85 °С |
|---|
| Минимальная наработка : | 10000 ч |
|---|
| КПД : | 70-85 % |
|---|
L - 126 mm, A - 100 mm, H - 91 mm, B - 70 mm, A1 - 50 mm, A2 - 68 mm, d - 5,5 mm, C - 8 mm
|

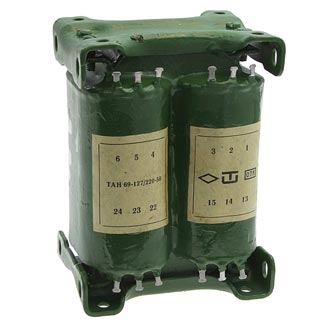

Трансформаторы анодно-накальные малогабаритные типа ТАН
применяются для питания устройств от сети переменного тока
напряжением 220 В и частотой 50 Гц.
Трансформаторы изготавливаются на броневых и стержневых
магнитопроводах унифицированной конструкции, мощностью от 36 до
280 В•А.
Трансформаторы анодно-накальные типа ТАН имеют несколько
вторичных обмоток, рассчитанных на различные токи и напряжения,
которые при последовательном и параллельном соединениях позволяют
получать всевозможные сочетания токов и напряжений для питания
устройств различного функционального назначения.
