D - 9,6 mm, D1 - 7 mm, d - 0,5 mm, H - 15,7 mm, h - 6,5 mm

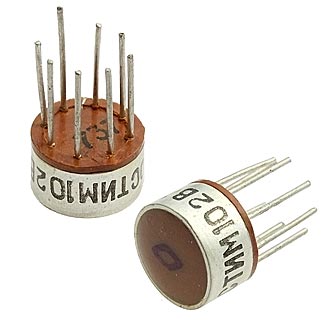

Трансформатор импульсный ТИМ миниатюрный во всеклиматическом
исполнении для печатного монтажа с длительностью импульса не
более 100 мкс и амплитудой до 30 В.
Предназначен для работы в импульсных устройствах радиотехнической
аппаратуры производственно-технического и специального
назначения.
Используется в функциональных блоках и узлах радиоэлектронной,
электронной и квазиэлектронной аппаратуры средств связи.
Импульсные трансформаторы унифицированы по конструкции и
составляют параметрический ряд, в который входят 252 типономинала
с одной, двумя или тремя вторичными обмотками.
Они изготовляются в защитном металлическом корпусе и
герметизированы.
Трансформаторы типа ТИМ имеют 9 типоразмеров и изготовляются в
двух конструктивных исполнениях:
   - исполнение 1 - на ферритовых магнитопроводах (трансформаторы
ТИМ1В-ТИМ105В);
   - исполнение 2 - на пермаллоевых магнитопроводах
(трансформаторы ТИМ111В-ТИМ257В).
Изготавливаются во всеклиматическом исполнении «В» по ГОСТ В
20.39.404-81.
Трансформаторы импульсные типа ТИМ допускают эксплуатацию при
температуре окружающей среды от -60 до +85 °С и относительной
влажности воздуха 98 % при температуре +40 °С.
