| Напряжение питания : | 220 В |
|---|
| Рабочая частота : | питающей сети: 50 Гц |
|---|
| Типоразмер : | магнитопровода: ШЛ20х20 |
|---|
| Мощность : | 36 ВА |
|---|
| Ток : | первичной обмотки: 0,215 А |
|---|
| Напряжение : | вторичной обмотки II, II`: 180 В |
|---|
| Напряжение : | вторичной обмотки III, III`: 112 В |
|---|
| Напряжение : | вторичной обмотки IV: 20 В |
|---|
| Напряжение : | вторичной обмотки V: 20 В |
|---|
| Напряжение : | вторичной обмотки VI, VII: 5/6,3 В |
|---|
| Ток : | вторичной обмотки II, II`: 0,036 А |
|---|
| Ток : | вторичной обмотки III, III`: 0,05 А |
|---|
| Ток : | вторичной обмотки IV (k): 0,05 А |
|---|
| Ток : | вторичной обмотки V (k): 0,05 А |
|---|
| Ток : | вторичной обмотки VI, VII: 0,8 А |
|---|
| Рабочая температура : | -60...+85 °С |
|---|
| Минимальная наработка : | 10000 ч |
|---|
| КПД : | 70-85 % |
|---|
B - 73 mm, A - 40 mm, A1 - 58 mm, H - 88 mm, L - 82 mm, d - 5,5 mm
|

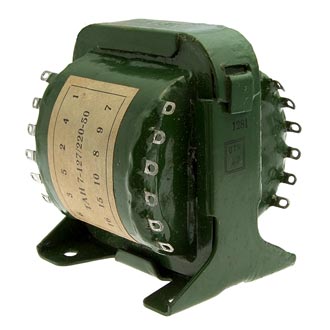

Трансформаторы анодно-накальные малогабаритные типа ТАН
применяются для питания устройств от сети переменного тока
напряжением 220 В и частотой 50 Гц.
Трансформаторы изготавливаются на броневых и стержневых
магнитопроводах унифицированной конструкции, мощностью от 36 до
280 В•А.
Трансформаторы анодно-накальные типа ТАН имеют несколько
вторичных обмоток, рассчитанных на различные токи и напряжения,
которые при последовательном и параллельном соединениях позволяют
получать всевозможные сочетания токов и напряжений для питания
устройств различного функционального назначения.
